产品描述

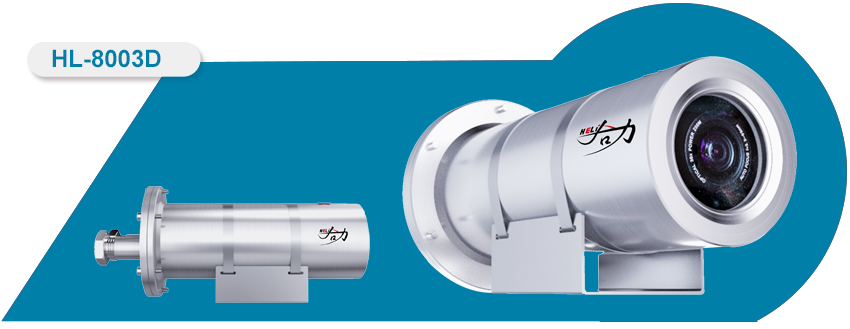

HL-8003D获得国家防爆电气产品质量监督检验中心认证

本产品符合GB3836.1～2-2000爆炸性气体环境用电气设备，适用于工厂内具有‖B级，T1～T6温度组爆炸性气体或蒸汽于空气形成的爆炸性气体混合物的场所。

采用具有高强度的304不锈钢材料制成，根据用户要求可以定制316不锈钢。外壳内安装摄像机，镜头用的抽屉板可以推进拉出。

便于安装调试，前端视窗采用钢化玻璃，其较大的直径可获得大的视角，后盖，前端视窗和电缆引入装置都很方便的拆卸和安装。

CBA814获得国家防爆电气产品质量监督检验中心认证

CBA814防爆护罩是新一代的防爆监控设备，它采用了更为先进的制造工艺，凭借成熟的质量管理体系作为保证，使得产品的质量和性能在同类型的产品处于领先地位。适用于具有‖A、‖B、‖C类可燃性气体，引燃温度组别为T1-T6组的20区、21区、22区，含有可燃性粉尘混合物的场所。可配合各类防爆电动云台，达到监控现场的目的。CBA814防爆护罩可以安装带定焦或变焦镜头的摄像机，也可以安装一体化摄像机。不锈钢构造，能在-30℃到﹢60℃温度调节下长时间稳定工作，视窗采用特殊的钢化玻璃制作，在坚固耐用的同时，保证了画质的清晰，具备2个出线孔，可使用防爆挠性管或铠装电缆进行防爆电气连接，安装方便，维护简单，可以选择电动云台半固定云台、固定支架、基座、立柱、塔架等方式安装。外壳内安装摄像机，镜头用的抽屉板可以推进拉出便可安装调试，前端视窗玻璃采用钢化玻璃，其较大的直径可获得大的视角，后盖，前端视窗和电缆引入装置都很方便的拆卸和安装。

产品参数

HL-E8003D
防爆标志	ExdⅡBT6Gb	摄像机参数	200万1/3"超宽动态CMOSICR日夜型枪型网络摄像机
防爆合格证号	CNEx13.2898	传感器类型	1/3"逐行扫描CMOS
材质	304.316.316L不锈钢可选	最低照度	彩色：0.01Lux@(F1.2,AGCON) 黑白：0.001Lux@(F1.2,AGCON)
防护等级	IP67	快门	1秒至1/100.000秒
外形尺寸	325*107mm	镜头接口类型	C/CS接口
内径尺寸	280*101mm	自动光圈	DC驱动(-P:支持P-Lris）
产品重量	4kg	日夜转换模式	ICR红外滤片式
出线孔数量	2个	背光补偿	支持
出线孔螺收规格	M20×1.5	数字降噪	3D数字降噪
电源	12VDC24VAC2A	慢快门	支持
环境温度	-30℃～+60℃	聚焦	-A:支持AVF辅助聚焦

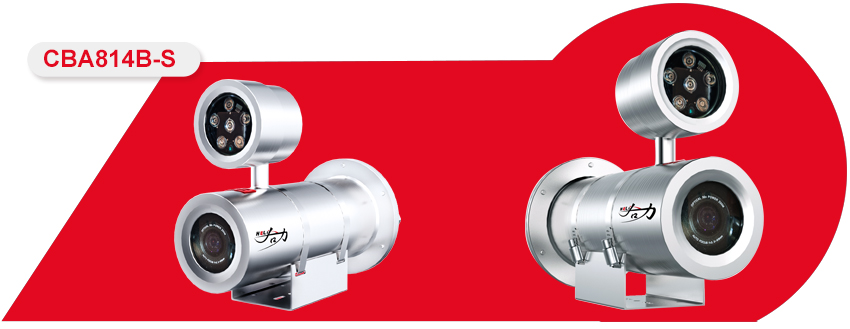

CBA814B-S
防爆标志	ExdⅡCT6Gb;DIPA20TA,T6	传感器类型	1/3"ProgressiveScanCMOS
防爆合格证号	CE13.1027X	信号系统	PAL/NTSC
材质	304.316.316L不锈钢可选	最小照度	彩色：0.05Lux@(F1.6,AGCON)
			黑白：0.01Lux@(F1.6,AGCON)
防护等级	IP68	日夜转换模式	ICR红外滤片式
外形尺寸	400×165mm	电子快门	1/1秒～1/30.000秒
内径尺寸	305×115mm	分辨率	1920×1080
产品重量	7㎏
出线孔数量	2个	最低照度	彩色：0.05Lux@(F1.6,AGCON) 黑白：0.01Lux@(F1.6,AGCON)
出线孔螺收规格	M20×1.5
电源	24VAC/12VDC	白平衡	自动1/自动2/室内/室外/手动/钠灯/日光灯
环境温度	-30℃～+60℃	焦距	4.7-94mm,20倍光学
雨刷	无形雨刷，纳米处理	光圈	F1.6-F3.5
输入电压	DC12VAC24V	水平视角	58.3-3.2度(广角-望远）
工作电流	≤2A	近摄距	10-1500mm(广角-望远）
功耗	≤10W	变倍速度	大约2.7秒（光学，广角-望远）
视窗厚度	10mm	曝光模式	自动曝光/光圈优先/快门优先/手动曝光
视窗面积	φ66mm	背光补偿	支持
安装方式	电动云台、半固定云台、固定支架	宽动态	关/开，4级可调
气压	80KPa～106KPa	曝光模式	自动/手动/光圈优先/快门优先
使用温度范围	-25℃～+60℃	存储功能	支持microSD
相对湿度	不大于95％(+25℃)	智能报警	移动侦测、这档报警、存储器满、存储器错 TCP/IP、HTTP、DHP、DNS、DDNS、RTP、
标配电源	AC85～265V
自动加热/制冷	选配	支持协议	RTSP、PPPoE、SMTP、NTP、UPnP、SNMP、 FTP、802.1x、QoS、HTTPS、 IPv6(SIP、SRTP、可选）
视窗防结冰	选配
纳米玻璃自洁	有	通用功能	双码流，心跳，密码保护
镜头解码器	选配	通讯接口	一个RJ4510M/100M自适应以太网口， 一个RS-485接口
红外照射距离	0-80米	接口协议	ONVIF、PSIA、CGI
红外灯功率	≤12W	输出方式	AV/光钎/双绞线/H.264网络

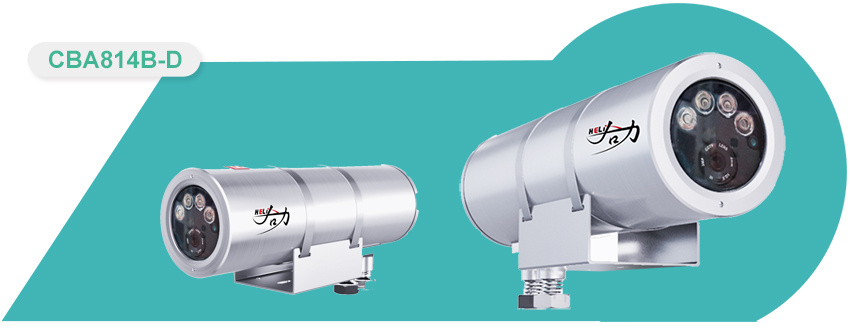

CBA814B-D
型号 防爆标志为	EXDIICT6	视频压缩标准	H.264;H.264B;H.264H;MJPEG
防护等级	IP68	视频码率	H.264码率可调，4kbps～32Mbps
材质	304不锈钢	视频帧率	主码流(1920×1080@30fps/25fps)， 辅码流（704*576@30fps/25fps）， 第 三码流(1080P@4fps/13fps)
红外照射距离	0-40m	功能	图像设置亮度;对比度;锐度;饱和度， OSD信息叠加时间;通道;地理位置;图片
摄像机传感器类型	1/2.8英寸CMOS	图像镜像	支持
传感器有效像素	1920(H)×1080(V)	图像负像	支持90°、180°、270°旋转
调整角度	水平:0°～360°;垂直:0°～65°;图像翻转0°～360°	心跳机制	支持
电子快门	1/3s～1/10000s;可手动或自动调节	录像模式	手动录像;视频检测录像;定时录像; 录像优先级从高到低依次为手动、视频检测、定时
最低照度	0.01Lux@F1.2(彩色模式);0.001Lux@F1.2(黑白模式);0Lux（红外灯开启）	存储功能	支持网络存储
最大红外距离	50米	预览最大用户数	20个
日夜转换	IR-CUT自动切换	恢复默认	支持一键恢复默认
扫描方式	逐行扫描	浏览器	支持IE7;IE8;IE9;Chrome8+;Firefox3.5+;Safari5+ 浏览器
降噪	3D降噪	用户管理	最大支持32个用户,多级用户权限管理
宽动态	数字宽动态	安全模式	授权的用户名和密码，以及MAC地址绑定;HTTPS加密;IEEE802.1x网络访问控制
信噪比	≥56dB	超低码流	720P:1-2Mbps;1080P:2-4Mbps
增益控制	自动	智能分析	支持区域入侵，拌线入侵，场景变更并且可以与报警联动
白平衡	自动	隐私遮挡	支持4块区域
背光补偿	支持	走廊模式	支持
强光抑制	支持	接口	网络接口1个,10/100Base-T以太网口
镜头焦距	2.8mm/3.6mm/6mm/8mm	网络协议	HTTP;TCP;ARP;RTSP;RTP;UDP;RTCP;SMTP;FTP; DHCP;DNS;DDNS;IPv4/v6;QoS;UPnP;NTP
镜头接口	M12接口	接入标准	ONVIF标配;GB/T28181可定制;CGI
光圈控制	固定	模拟输出	不支持
变焦类型	定焦	常规参数	供电DC12V（±25%）/POE(-0支持；-5不支持）
视场角	水平106°/83°/56°/37°	功耗	最大3.7W
最小聚焦距离	0.55m/0.9m/2m/3.2m	工作温度	工作温度:﹣40℃～﹢60℃;湿度:≤95%



安装示意图

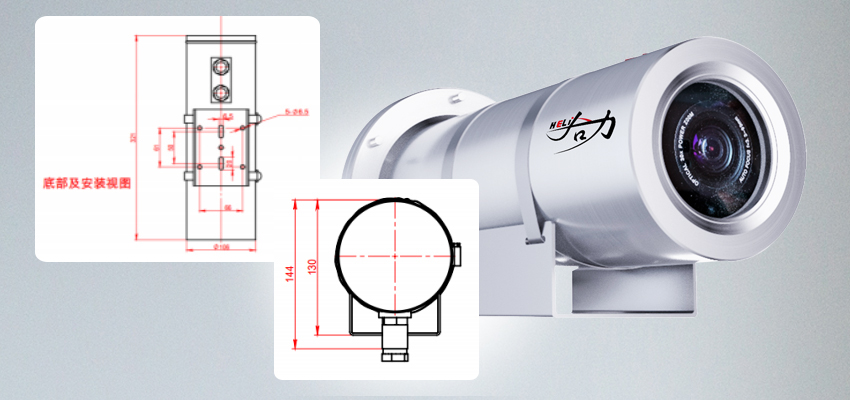

HL-8003D

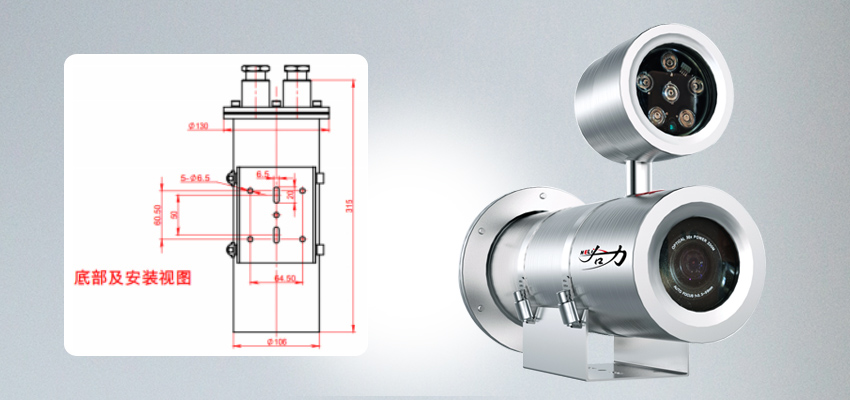

CBA814B-S

可选配套配件
